APA C Frame Pneumatische Power Press zum Verkauf

Details von APA C Frame Pneumatische Leistung Pre

Die Einzel-Kurbelwellen pressen der JH21-Serie, ein arbeits tier für Industrie pressen, das als Industries tandard gilt, wurde für die digitale Werkstatt aktualisiert. Diese Pressen bieten Flexibilität für eine verbesserte Leistung und Integration in das Software paket zur Maschinen überwachung von LANGYE Press System und funktionieren mit einer Reihe von Optionen zur Presse automatisierung. Wir haben uns angehört, was unsere Kunden zu sagen hatten.
Die japanische Nass kupplungs technologie, die in der pneumatischen Stanz presse der APA-Serie verwendet wird, bietet einen stetigen Betrieb, eine hervorragende Produktivität, einen niedrigen Geräusch pegel und minimale Wartungs kosten. Eine längere Lebensdauer und eine japanische hydraulische Überlast schutz pumpe SHOWA sind enthalten. Es ist die anspruchs vollste und nützlich ste kleine Stanz presse, die in letzter Zeit auf dem Markt erhältlich war. Sehr empfehlens wert für die Metallteil herstellung.

Die C-Rahmen-Pneumatik pressen unserer APA-Serie haben einen Leistungs bereich von 25 bis 400 Tonnen.
Speziell für Aufgaben, die Stanz schneiden, Formen, Stanzen, Tiefziehen und andere Prozesse erfordern.
Eine der vielen Anwendungen für die neueste Generation von Hydraulik pressen der APA-Serie ist die Integration dieser Geräte in automat isierte Fertigungs linien.

Standard ausrüstung

Japans Mitsubishi
Französisches Elektro unternehmen Schneider Electric
Hauptmotor: Deutschlands Siemens Electric
Fuß schalter: Koreas KACON
Hydraulik: Deutschlands Bosch Rexroth
Ölpumpe: Sunny, Vereinigte Staaten
Dichtungen: Parker, USA
IE3 c Motor mit hohem Wirkungsgrad

Einführung in die Konfiguration

Stress analyze und Finite-Elemente-Analyse

Die linearen statischen Strukturen, Spannungen und Deformationen von Abkant bremsen und Lasers chneid maschinen rahmen werden mit dem CAE-Programm SOLIDWORKS analysiert. Infolge dessen ist FEA auf transiente Modellierung, komplizierte Strukturen, extrem komplexe Lasten und Kombinationen davon anwendbar.

Strukturen und Tabellen

Langye hat erhebliche Investitionen in den Import der modernsten Produktions anlagen aus der ganzen Welt getätigt, darunter japanische CNC-Bearbeitungs zentren von Toshiba, deutsche Gleason-Schleif maschinen und deutsche Liebherr-Hobbing-Maschinen. und zwölf italienische PAMA CNC-Bohr-und Fräsmaschinen.
Wolde produziert aufgrund seiner robusten Produktions kapazität und erstklassigen Produktions anlagen über 85% der mechanischen Komponenten für C-Pressen der Serie JH21.
Vom Bau bis zur Endmontage entspricht JH21 dem höchsten japanischen JIS1-Standard und verfügt über ein kompaktes Design, eine überlegene Konfiguration, einen zuverlässigen Betrieb und eine verlängerte Lebensdauer.

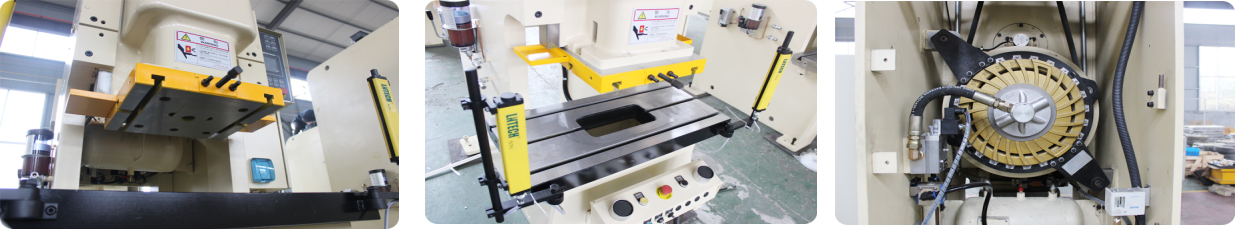

Merkmale

VSR (Vibration Stress Relief) oder gehärteter Stahl geschweißter Körper mit aus gezeichneter Steifigkeit, Stabilität und Präzision.
Um Geräusche und Stöße zu reduzieren, wird das Gewicht des Schiebers und des Stempels durch pneumatische Doppel ausgleichs zylinder ausgeglichen.
Nach dem Hochfrequenz verhärten wird die Kurbelwelle geschliffen.
Langer, rechteckiger, sechsseitiger Gehweg mit Bronzeplatten oberfläche.
Kurbelwelle vertikal mit einer kompakten Struktur angeordnet.
Importiertes Sicherheits duplex ventil und PLC-Steuerung.
Mehrplatten-Reibungs kupplung und Bremse in nasser Kombination.
Schutz gegen hydraulische Überlastung.

Elektro installation und Sicherheit

Das Bedienfeld verfügt über einen Schalter zur Auswahl zwischen schneller und langsamer Geschwindigkeit sowie einen Schalter zur Auswahl zwischen manuellen, halbautomat ischen oder automatischen Arbeits modi. Die hydraulischen und elektrischen Bewegungen sind unabhängig und redundant. Für Sicherheit und Manövrier fähigkeit verfügen sie über Selbstkontrolle mechanismen und einen zusätzlichen Sicherheits block. Es verfügt über Fotozellen-Sicherheits abstände sowie eine ordnungs gemäße Betriebs überprüfung und-zertifizierung.

Ein elektrisches Niederspannung pedal übernimmt die Funktion.
Zur Gewährleistung der Sicherheit werden zwei Seitens chutz vorrichtungen und ein Sicherheits licht vorhang der Klasse IV an der Vorderseite verwendet.
Sie ermöglichen es, hydraulische Ejek toren oder Hydraulik pads hinzuzufügen. Eine Bedienungs anleitung ist mit ihnen enthalten.
Es entspricht und erfüllt alle grundlegenden EU-Standards für Gesundheit und Sicherheit.

Technische Paramente

		Einheit	APA-15A	APA-25A		APA-35A		APA-45A		APA-60A		APA-80A		APA-110A		APA-160A		APA-200A		APA-260A		APA-315A		APA-400A
			V	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H
Kapazität		Ton	15	25		35		45		60		80		110		160		200		260		315		400
Bewerteter Tonnage punkt		Mm	1	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	8	4	8
Strich der Rutsche		Mm	60	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150	300
Schlaganfall/min	Variabel	S.P.M	120-180	60-140	130-200	40-120	110-180	40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-40	40-50	20-35
	Fixiert	S.P.M	130	110		85		75		65		65		50		35		35		30		30		30
Max sterben Höhe		Mm	200	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550	550
Die Höhen verstellung		Mm	50	50		55		60		75		80		80		100		110		120		120		120
Rutschen bereich		Mm	300 × 230 × 50	470 × 250 × 50		520 × 285 × 50		560 × 300 × 60				770 × 420 × 70		910 × 470 × 80		990 × 550 × 90		1130 × 630 × 90		1130 × 700 × 100		1130 × 700 × 100		1050 × 840 × 95
Bolster bereich		Mm	680 × 300 × 70	680 × 300 × 70		800 × 400 × 70		850 × 440 × 80		900 × 500 × 80		1000 × 550 × 90		1150 × 600 × 110		1250 × 800 × 140		1400 × 820 × 160		1500 × 840 × 180		1500 × 840 × 200		1800 × 950 × 200
Shank Loch Größe		Mm	Ø 38,1	Ø 38,1		Ø 38,1		Ø 38,1		Ø50		Ø50		Ø50		Ø65		Ø65		Ø65		Ø65		Ø65
Hauptmotor		KWXP	2,2 × 6	4 × 4		4 × 4		5,5 × 4		5,5 × 4		7,5 × 4		11 × 4		15 × 4		18,5 × 4		22 × 4		30 × 4		37 × 4
Kapazität des Druckkissens		Ton	-	-		2.3		2.3		3.6		3.6		6.3		10		14		14		14		14
Schlaganfall des Druckens		KW	-	-		50		50		70		70		80		80		100		100		100		100
Druckkissen-Effektive Fläche		Ton	-	-		300 × 230		300 × 230		350 × 300		450 × 310		500 × 350		650 × 420		710 × 480		810 × 480		810 × 480		810 × 480
Luftdruck		Kg/cm²	6	6		6		6		6		6		6		6		6		6		6		6
Gesamt abmessungen	L× R	Mm	740	840		900		950		1000		1170		1290		1390		1680		1850		1850		2090
	F× B	Mm	1264	1334		1384		1584		1604		1779		1904		2324		2624		2799		2799		2854
	H	Mm	2098	2179		2348		2525		2808				3224		3600		4058		4430		4450		4615
