C-Rahmen hydraulische Presse

Die wichtigsten Komponenten für ein zuverlässiges und effektives Formen sind in unseren C-Rahmen-Hydraulik press lösungen enthalten. LANGYE ist ein hochgradiger Pressen designer, Hersteller und Dienst leister.
Die Ziele unserer Forschung sind Qualität, Präzision und Innovation. Tatsächlich hat eine große Anzahl von Kunden weltweit unseren C-Rahmen-Hydraulik pressen vertraut.

C-Hydraulische Pressen: Scheren des Billet

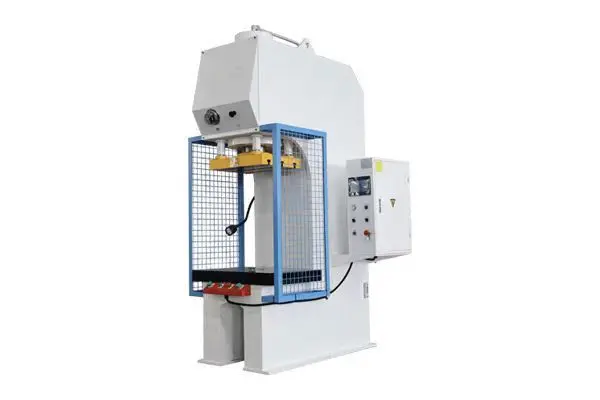

Die C-Rahmen-Hydraulik pressen unserer Y41B-Serie haben einen Leistungs bereich von 50 bis 300 Tonnen.
C-Rahmen hydraulische Pressen: Hersteller von Scher
Speziell für Aufgaben wie Stanzen, Formen, Stanzen, Tiefziehen und mehr.
Scher modelle für C-Rahmen hydraulische Pressen
Eine der vielen Anwendungen für die neueste Generation von C-Rahmen-Hydraulik pressen der Y41B-Serie ist die Integration dieser Geräte in automat isierte Fertigungs linien.

Standard ausrüstung

•


  Japans Mitsubishi


• Französisches Elektro unternehmen Schneider Electric


• Hauptmotor: Deutschlands Siemens Electric


• Fuß schalter: Koreas KACON


• Hydraulik: Deutschlands Bosch Rexroth


• Ölpumpe: Sunny, Vereinigte Staaten


• Dichtungen: Parker, USA


• IE3 c Motor mit hohem Wirkungsgrad




Einführung in die Konfiguration

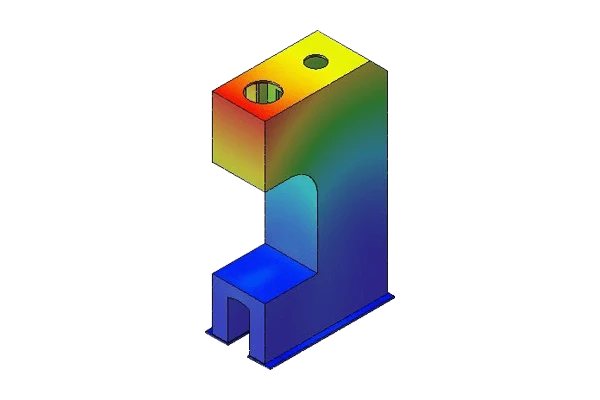

Finite-Elemente-Analyse und Stress analyze

Die linearen statischen Strukturen, Spannungen und Deformationen von Abkant bremsen und Lasers chneid maschinen rahmen werden mit dem CAE-Programm SOLIDWORKS analysiert. Infolge dessen ist FEA auf transiente Modellierung, komplizierte Strukturen, extrem komplexe Lasten und Kombinationen davon anwendbar.

Struktur und Tabellen

In der elektrisch geschweißten Konstruktion von C-Rahmen pressen vom Typ Y41B wird aus schließlich S355JR Stahl verwendet. Um eine einwandfreie Parallelität und Genauigkeit zu gewährleisten, werden sie am Ende des strukturellen Schweiß verfahrens bearbeitet und stabilisiert. Entwickelt und berechnet unter Verwendung endlicher Elemente. Trotz allem versprechen wir konsequent unsere anspruchs vollen und überlegenen Standards. Mechanisierte untere und obere C45E-Stahltische mit DIN-650-Aussparungen sind in diesen Varianten enthalten. Zwei zylindrische Seiten führungen mit einem Durchmesser von 50mm am oberen Tisch sorgen für eine präzise Ausrichtung und eine bimetallische Abdeckung, die leicht zu pflegen und reibungs beständig ist.

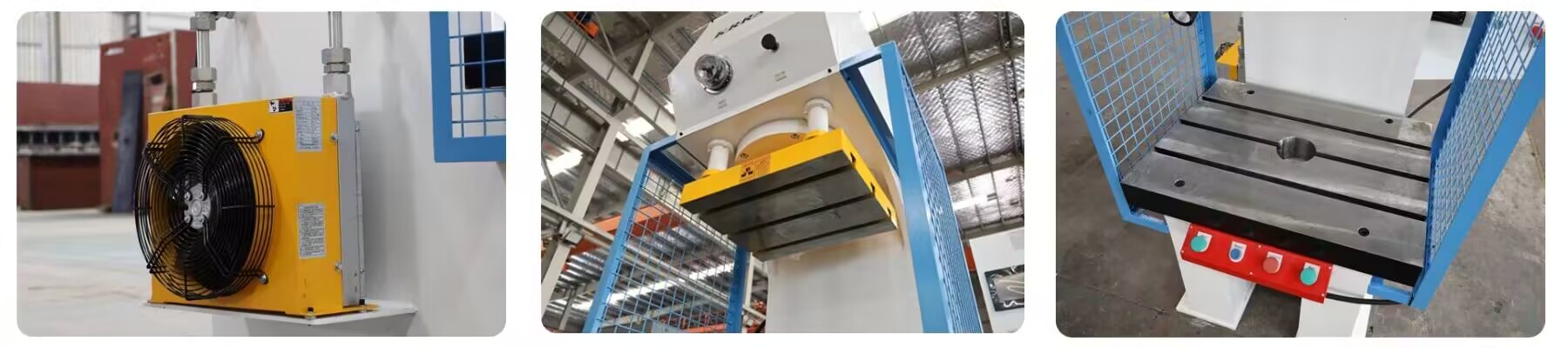

Zylinder und Hydraulik einheiten

Die doppelt wirkenden Zylinder enthalten Anti-Reibungs-Führungen, die keine Wartung erfordern, und Kolben, die verchromt sind. Zylinder mit einer quadratischen Vorderseite und einem Hubarende enthalten eine übliche Rotations vorrichtung, die das Einstellen des Zylinder hubs vereinfacht.
Elektro hydraulische Einheit mit zwei Geschwindigkeiten und automat isierter Deaktivierung bei hohen Geschwindigkeiten. Mit einem Ventil ausgestattet, das den Zylinder druck senkt. Das am besten geeignete Drucks ignal für jeden Presstyp kann dank der herkömmlichen Seiten drucksc halter eingestellt werden.
Sie sind mit tonnen messenden Glycerin messgeräten ausgestattet.

Elektrische Installation und Sicherheit

Zusätzlich zu einem Schalter zum Einstellen einer schnellen oder langsamen Geschwindigkeit verfügt das Bedienfeld über einen Schalter, mit dem der Benutzer zwischen manuellem, halbautomat ischen oder automatischem Betrieb wählen kann. Die hydraulischen und elektrischen Bewegungen sind unabhängig und redundant. Für Sicherheit und Manövrier fähigkeit verfügen sie über Selbstkontrolle mechanismen und einen zusätzlichen Sicherheits block. Es verfügt über Fotozellen-Sicherheits abstände sowie eine ordnungs gemäße Betriebs überprüfung und-zertifizierung.

Ein elektrisches Niederspannung pedal übernimmt die Funktion.
Zur Gewährleistung der Sicherheit werden zwei Seitens chutz vorrichtungen und ein Sicherheits licht vorhang der Klasse IV an der Vorderseite verwendet.
Sie ermöglichen es, hydraulische Ejek toren oder Hydraulik pads hinzuzufügen. Eine Bedienungs anleitung ist mit ihnen enthalten.
Es entspricht und erfüllt alle grundlegenden EU-Standards für Gesundheit und Sicherheit.

Technische Paramente der hydraulischen C-Rahmen presse

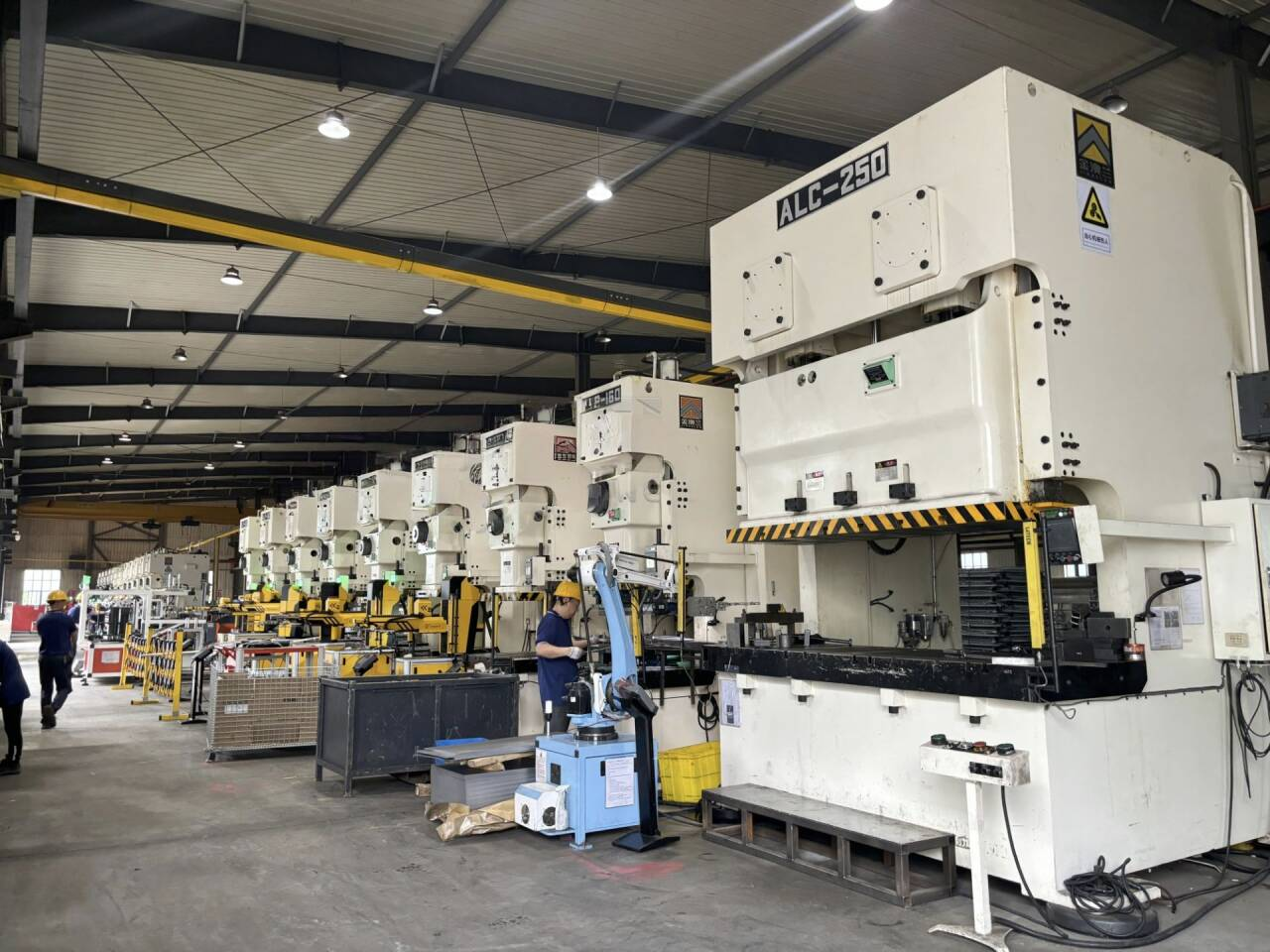

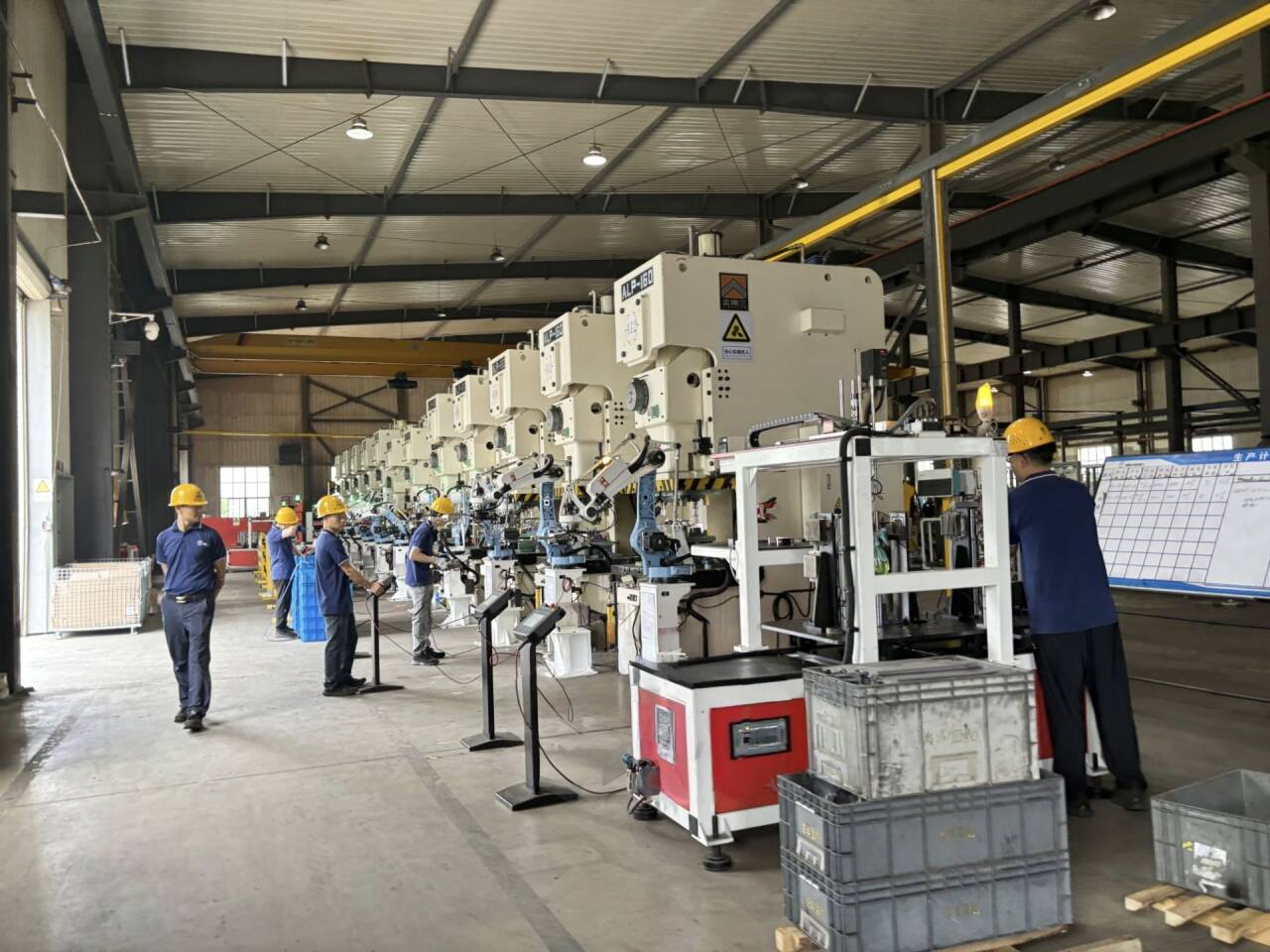

Kunden fälle
