Horizontale V-Nut maschine zum Verkauf, Horizontaler V-Schnitt Lieferant/Fabrik

Details der horizontalen V-Nut maschine

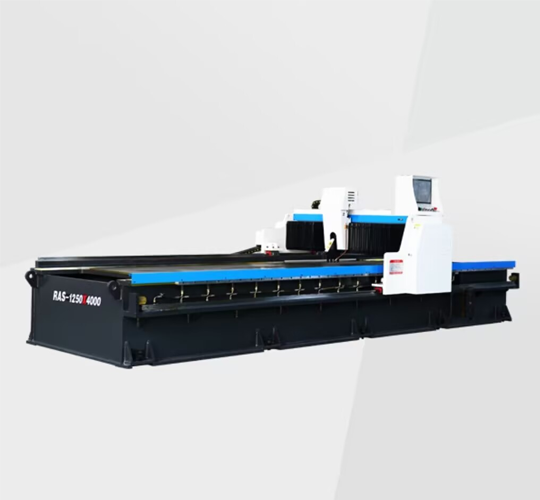

Horizontal V Grooving Machine

Es besteht aus zuverlässigen und hochwertigen Teilen und ist auf jede Größe von V-Grooving-Maschinen zuges chnitten. Die horizontale V-Grooving-Maschine ist die beste ihrer Klasse und kommt in einer Vielzahl von Typen und Kräften mit einstellbaren Längen und Scher dicken.

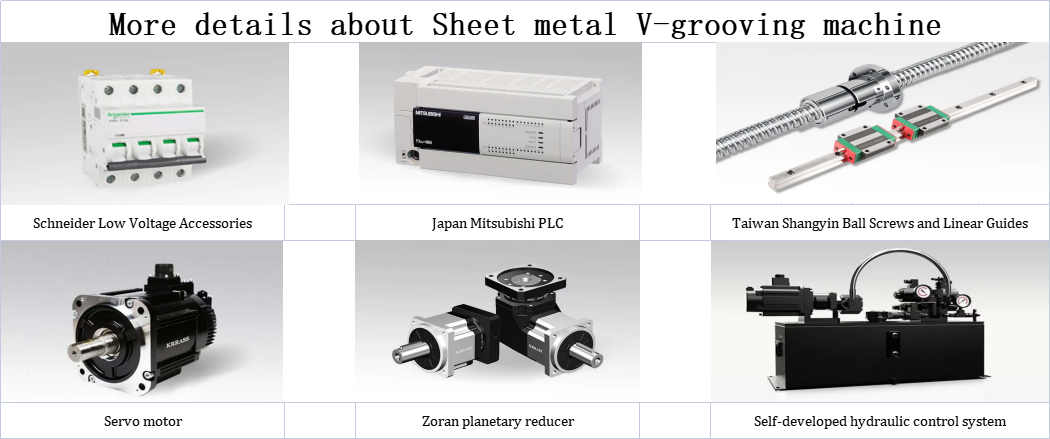

Standard ausrüstung

Taiwan esi scher CNC-Controller: Hua zhong Universität für Wissenschaft und Technologie
Servomotor: Japans Panasonic
HINWIN mit Sitz in Taiwan stellt hochpräzise Kugel schrauben her.
Taiwans linearer Leitfaden für hohe Präzision HINWIN
Ritzel antrieb und Zahnstange: YYC, Taiwan
Japans NSK-Kontakt kugellager
Schlitz schneider: Koreanischer Hersteller KORLOY
Elektrische Teile: AT & T mit Sitz in Taiwan
Pneumatischer Zylinder: Taiwans AT & T
Stromkabel: Deutschlands IGUS

Standard Equipment

Konfiguration

Configuration

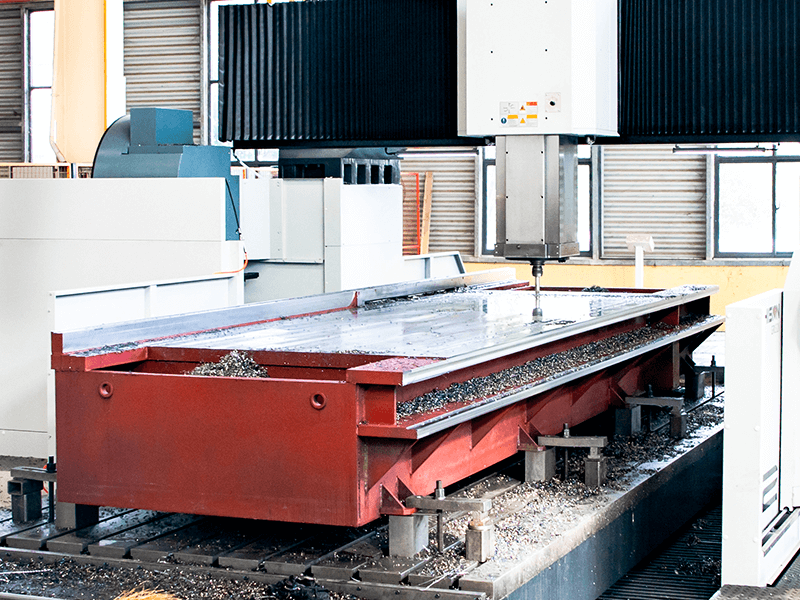

Stabil, genau und leise
Die Gesamt steifigkeit der Werkzeug maschine ist robust, robust und langlebig, da das Bett und der Querbalken mit einer Rahmens truktur ausgestattet sind. Der Tisch besteht aus 60mm niedrig legiertem hochfestem Baustahl und der Rahmen aus Q345-Stahlplatte.

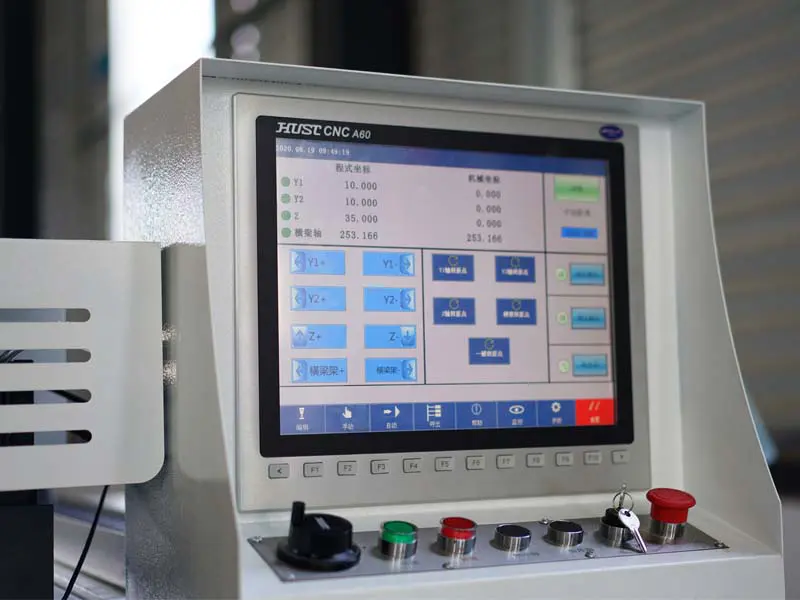

Huazhong University of Science and Technology CNC system

Hua zhong Universität für Wissenschaft und Technologie CNC-System
CNC-System A60C Steuerung an der Hua zhong Universität für Wissenschaft und Technologie
CNC-Touchscreen-Display, 15-Zoll
Reaktions zeit für Beschleunigung und Verzögerung: 0,5 US
Verwendung einer Fallback-Funktion
PLC-Interrupt-Funktion: Die Dauer des Scannens ist
Auf 10 ms eingestellt
Vermeidung von Kollisionen

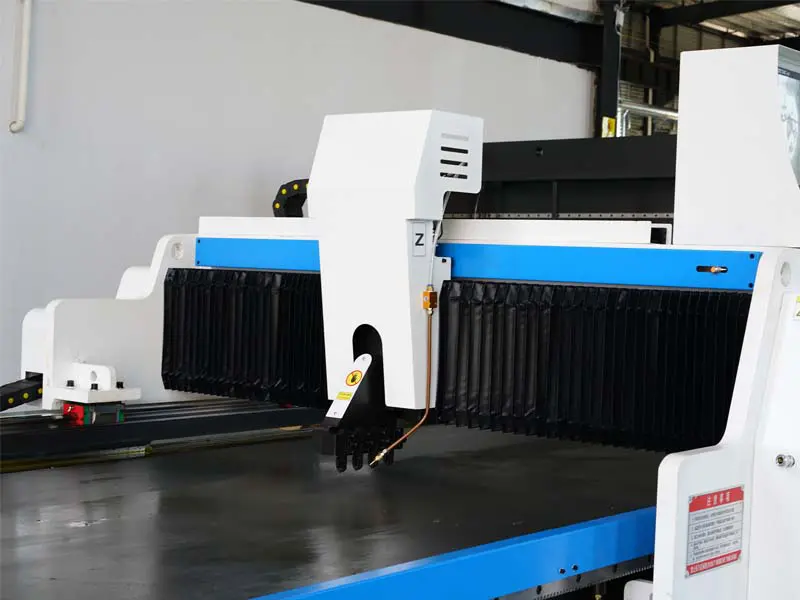

Alloy blade

Legierung klinge
Jede Klinge kann während der Bearbeitung dank der Verwendung von vier Rillen messern gleichmäßig rillen.

Stahl legierung wird verwendet, um die Klingen herzustellen.

Verwendet Doppel düsen blasen, um Partikel vollständiger zu entfernen.

Horizontale V-Kanal-Maschine Technische Parameter

NEIN	Inhalt	Einheit	Parameter
1	Typ	Mm	RAS-1250x3200	RAS-1250x4000	RAS-1500x3200	RAS-1500x4000
2	Prozess platten dicke	Mm	0, 5-6, 0	0, 5-6, 0	0, 5-6, 0	0, 5-6, 0
3	Länge der Prozess platte x Breite	Mm	1250x3200	1250x4000	1500x3200	1500x4000
4	Mindest spielraum	Mm	8	8	8	8
5	Maximale Tiefe	Mm	0,8	0,8	0,8	0,8
6	Maximale gerillte Tiefe	Mm	2.5	2.5	2.5	2.5
7	Schnitt stift geschwindigkeit/variable Geschwindigkeit	M/min	0-90	0-90	0-90	0-90
8	Anpassung des Arbeits tisches		Selbst planungs funktionSelbst planungs funktion	Selbst planungs funktion	Selbst planungs funktion
9	X-Achse Mindest satz einheit	Mm	0,01	0,01	0,01	0,01
10	Position ier genauigkeit der X-Achse	Mm	± 0,05	± 0,05	± 0,05	± 0,05
11	Mindest satz einheit der Y-Achse	Mm	0,01	0,01	0,01	0,01
12	Y-Achsen-Position ier genauigkeit	Mm	± 0,05	± 0,05	± 0,05	± 0,05
13	Z-Achse Mindest satz einheit	Mm	0,01	0,01	0,01	0,01
14	Position ier genauigkeit Z-Achse	Mm	± 0,03	± 0,03	± 0,03	± 0,03
15	X1-X2Axis Motor leistung	Kw	1-1 (insgesamt 2KW)	1-1 (insgesamt 2KW)	1-1 (insgesamt 2KW)	1-1 (insgesamt 2KW)
16	Y-Achse Motor leistung	Kw	5.5	5.5	5.5	5.5
17	Z-Achse Motor leistung	Kw	1	1	1	1
18	Arbeitstisch-Ebene	Mm	± 0,03	± 0,03	± 0,03	± 0,03
19	Fütterung modus		Blech bewegungslos, Werkzeug halter Bewegung	Blech bewegungslos, Werkzeug halter Bewegung	Blech bewegungslos, Werkzeug halter Bewegung	Blech bewegungslos, Werkzeug halter Bewegung
20	Arbeits tisch Einfacher Ersatz		Kein Ersatz	Kein Ersatz	Kein Ersatz	Kein Ersatz
21	Das ganze Maschinen löschen		Ja	Ja	Ja	Ja
22	Hydraulik system		1,5 KW/8L/10Mpa	1,5 KW/8L/10Mpa	1,5 KW/8L/10Mpa	1,5 KW/8L/10Mpa
23	Anzahl der installierten Messer		4 Legierung messer	4 Legierung messer	4 Legierung messer	4 Legierung messer
24	Umriss größe	Mm	520025001800	600025001800	520027501800	600027501800
25	Tisch parallelität	Mm/M	± 0,02	± 0,02	± 0,02	± 0,02
26	Gewicht	Kg	8000	8500	9500	10000

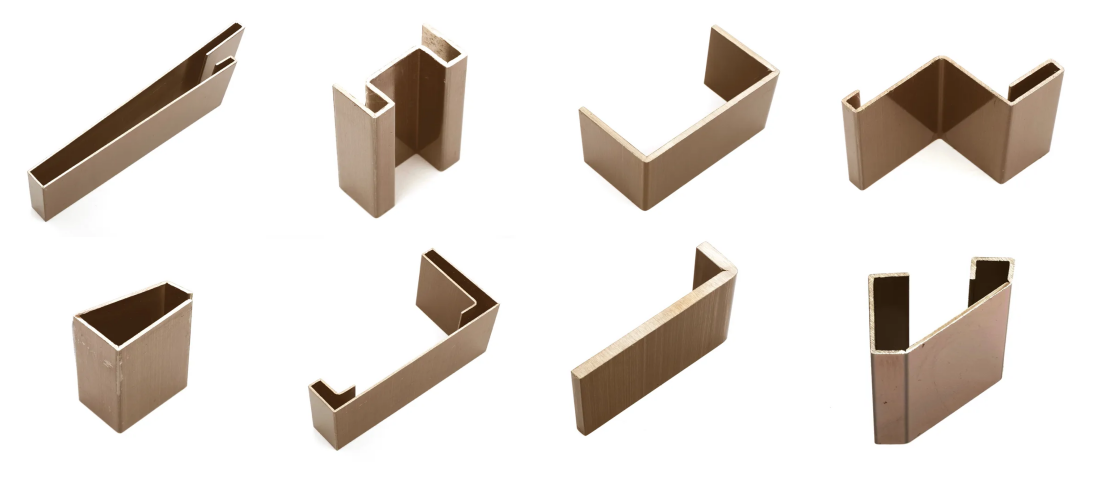

Schlitz fall aus Blech V Groover

Slotting Case of Sheet Metal V Groover
