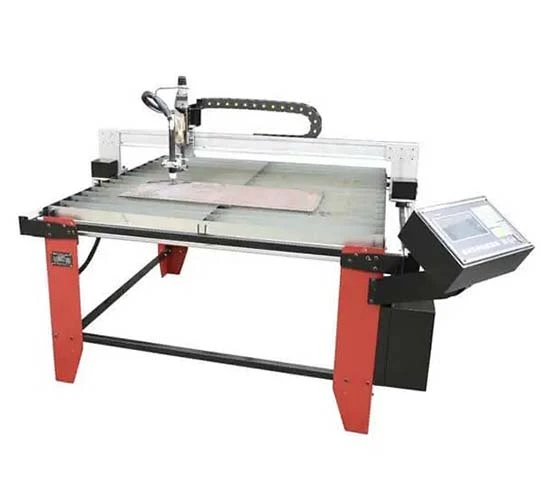

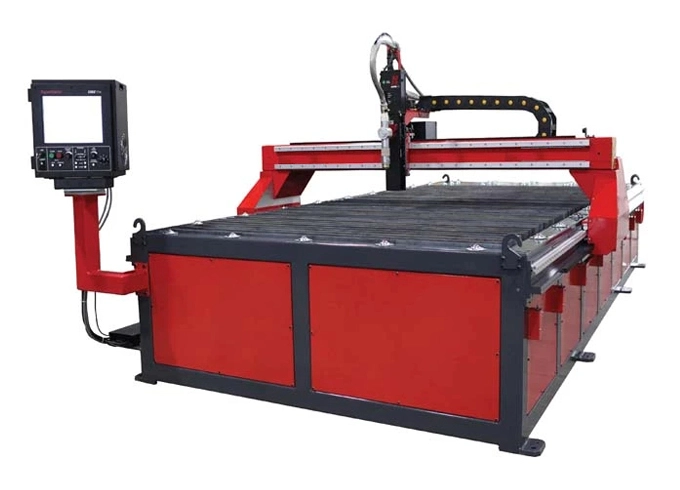

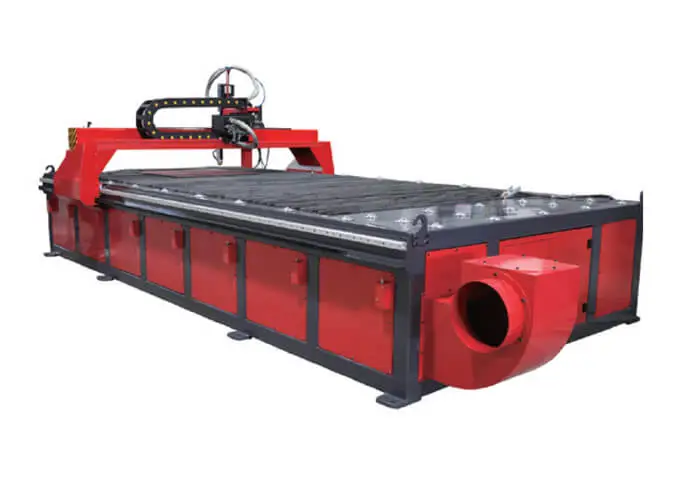

TMG Tisch modell Hochgeschwindigkeits-Präzisions-CNC-Plasmas chneid maschine

Standard ausrüstung

• Quelle der Hyper therm kraft


• THC-Sensor basierte automatische Fackel höhen steuerung


• Software für CAD/CAM


• Einheit für Hyper therm Auto Gas kontrolle


• Beide Seiten der Brücke werden von Servomotoren angetrieben. Die X-Achse


• Genaue lineare Doppel führung, spiralförmige Zahnstange und Ritzel


• Vakuum tisch und Filter einheit Ausgänge und Eingänge mit CNC-Steuerung


• Genauigkeit der Platzierung/-0,1mm


• 40 m/min ist die Position ierungs geschwindigkeit.


• Kollision sensor für eine Fackel


• Separates Design zum Schneiden von Tisch und Brücke

Optionale Funktionen

• CNC-Einheit mit Hyper therm Edge Connect/TC

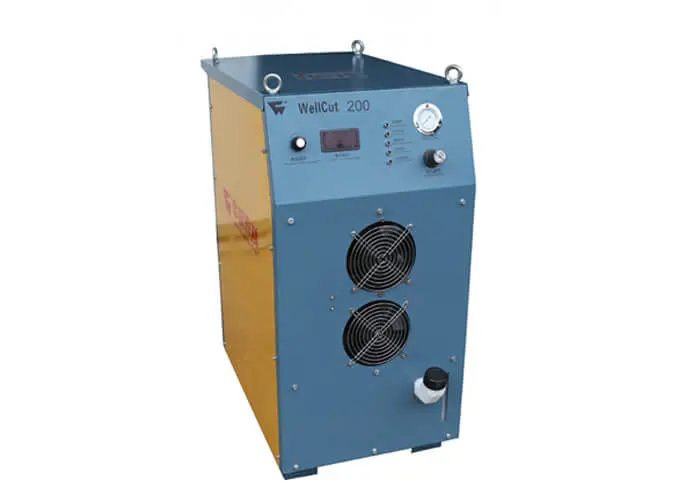

• Alternativen zur Hyper therm Stromquelle


• Optionen für eine Auto-Gas-Konsole


• CAD/CAM-Software von Lantek, automat isierte Versch achtel ung


• Prägteste CAD/CAM-Software von Hyper therm


• Die Filter einheit


• Starter paket für Verbrauchs materialien


• 5-Achsen-Schneidkopf


• Zwei Brücken


• Schneiden von Rohren


• Tanaka Oxy Fackel, Messer Oxy Fackel und Oxy Schneidkopf


• Mehrere Plasma köpfe


• Echtes Loch




Technische Spezifikationen der Plasmas chneide maschine

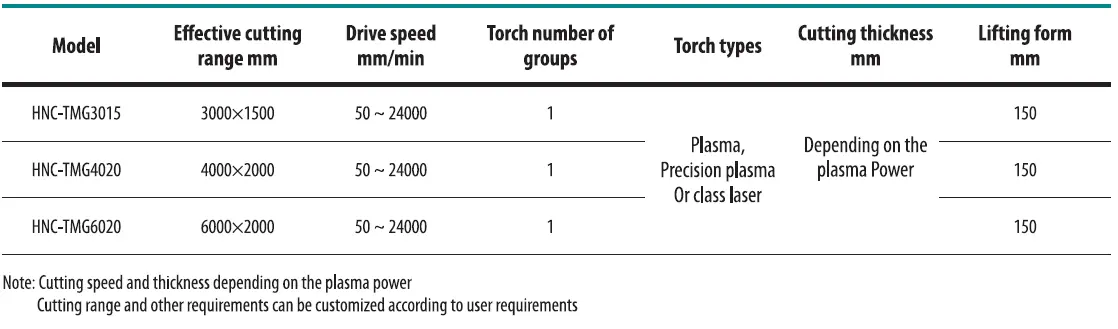

Technische Parameter der Plasmas chneide maschine

Einführung in die Konfiguration

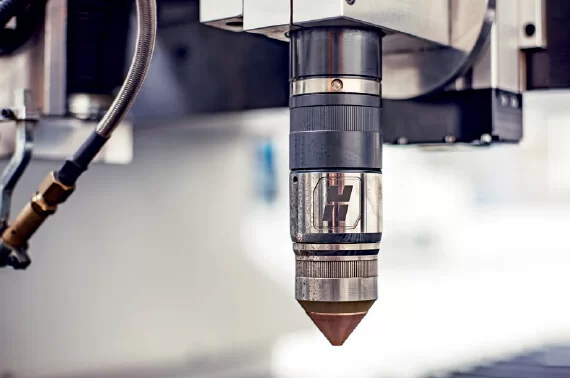

1. HYPER THERM SCHNEIDEN KOPF

Aus gezeichnete Schnitt qualität, lange Lebensdauer, hohe Schnitt geschwindigkeit, niedrige Betriebs kosten und hohe Produktivität. Bietet eine breite Palette von Schneiden von extrem dünnen bis zu extrem dicken Blechen.

2. CNC-KONTROLL-EINHEIT ESA / HYPER THERM

Plasma prozesse können aufgrund ihrer einfachen Funktions weise effektiv und einfach verwaltet werden.

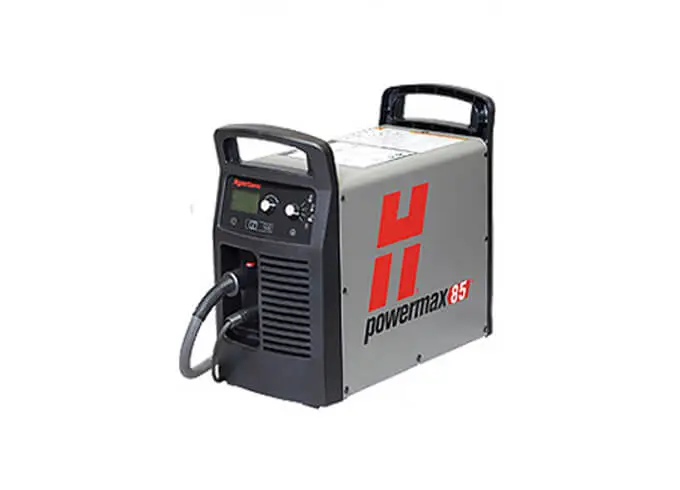

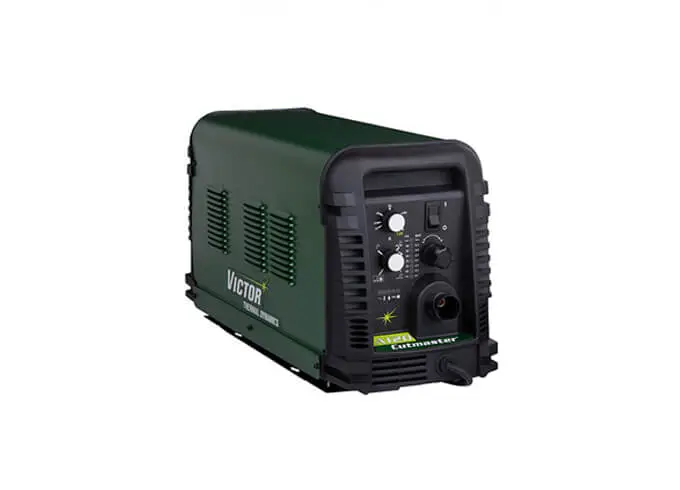

3. HYPER THERM LEISTUNGS QUELLE

Hohe Zuverlässigkeit und einfacher Austausch von Verbrauchs materialien werden durch Effizienz, schnelles Schneiden und einen schnellen Verarbeitung zyklus ermöglicht. Zu den Vorteilen zählen eine optimale Produktivität, niedrige Betriebs kosten und eine hervorragende Schnitt qualität.

4. RACK PINION UND LINEAR FÜHRUNG

Das doppelte Leit system dieser Plasmas chneid maschine-Gestell ritzel und Linear führungen-erreicht ein hochgenaues Schneiden.

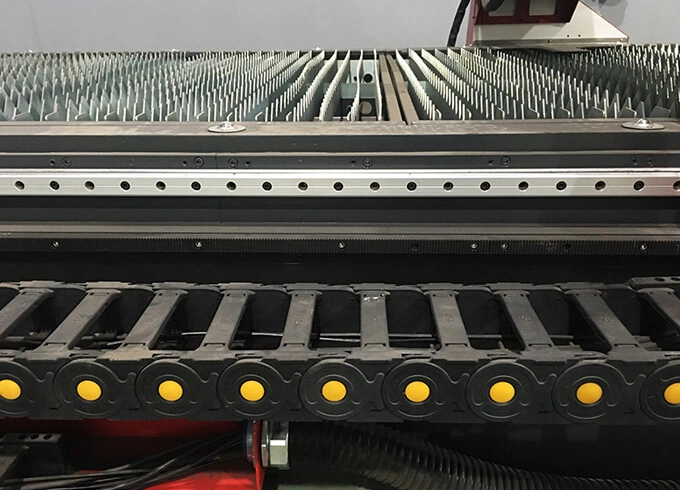

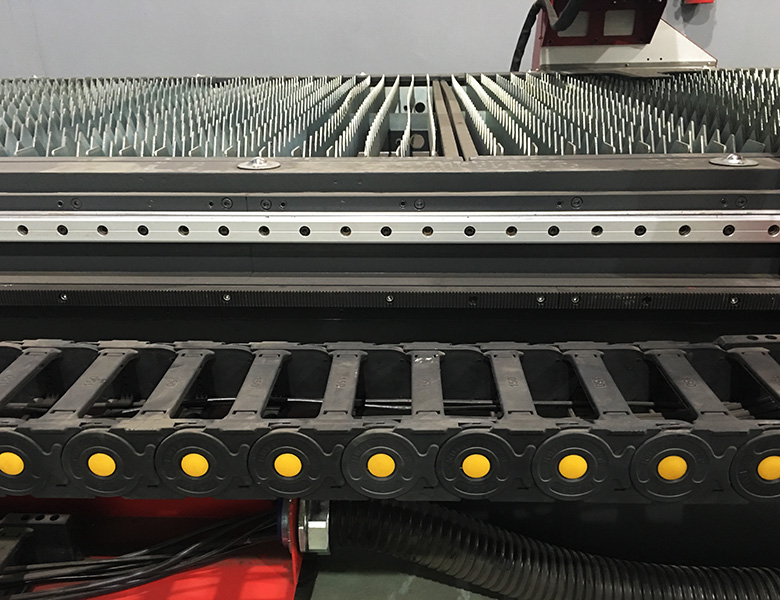

5. CABLE TRAY TRRIERS

Kabel kanäle, die den CE-Anforderungen entsprechen, leiser Betrieb, Robustheit, seine nicht brechenden und reibungs hemmenden Eigenschaften verlängern seine Nutzungs dauer.

6. PARTIELLES PNEUMATISCHES SAUGSYSTEM

Nur die pneumatisch betriebenen Luken des Schneid bereichs werden mit der SPS-Software geöffnet. Auf diese Weise ist es möglich, eine stärkere Absaugung zu erreichen, während weniger Energie verbraucht wird.

• Selbst Anfänger können mit dem patentierten CutPro Produktions teile in weniger als fünf Minuten schneiden®Zauberer.


• Die Schneid station und die manuelle Bewegung können mit Hilfe der On-Screen-Software-Operator-Konsole (Soft OpCon) einfach eingerichtet und bedient werden.


• Unter Verwendung der installierten Fabrik oderBenutzer definierte Schnitt diagramme, automat isierte und fachkundige Steuerung wird durch integrierte Kommunikation mit Plasma-und Fackel höhen steuerungs systemen bereit gestellt.


• Benutzer definierte Schnitt diagramme können dem CutPro-Assistenten zur Verfügung gestellt oder in der Teile anwendung erstellt und verwaltet werden.


• Die Fenster®10 Enterprise-Betriebs system unterstützt EDGE Connect.

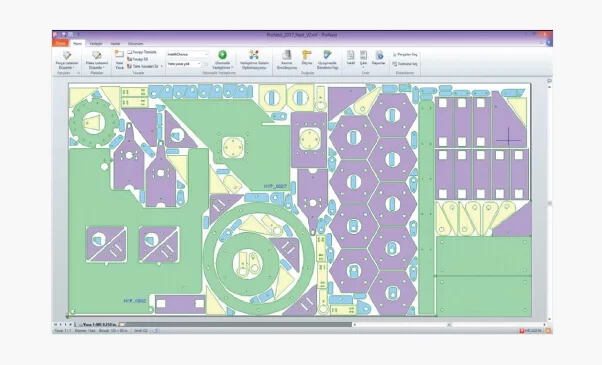

CAD / CAM-Software für Plasmas chneide maschine

Ein robustes CAD/CAM-Komponenten-Versch achtel ungs programm, ProNest®LT (zuvor Turbo Nest®) Wurde für das leichte industrielle, mechanisierte Schneiden in Produktions umgebungen geschaffen. Es bietet ein einziges Software programm für alle Ihre Oxyfuel-und Standard-Plasmas chneid geräte.

• Design und Entwicklung eines Teils

• Integrierte 2D-CAD-Software für die Erstellung und Bearbeitung von CAD-Dateien

• Um gemeinsame Teile aus Vorlagen zu erstellen, verwenden Sie die Bibliothek Variable Shape Parts.

• CAD/CAM importieren und konvertieren

• CAD-Dateien importieren (Dateiformate, die Industries tandard sind)


• Bringen Sie ein PDF mit


• Statische Bilder werden mithilfe von Raster zu Vektor in CAD konvertiert.


• Fehler erkennung und automatische Berichtigung der CAD-Datei


• Automatische Reduktion und Glättung von Ellipsen und Spline


• Teilen Sie mehrere Komponenten aus einer einzigen CAD-Datei.


• CAD-Schichten werden automatisch auf Prozesse abgebildet (Schneiden, Markieren usw.)

• Schnelles und einfaches Job-Setup


• Das integrierte Prozess unternehmen mit SureCutTM-Technologie


• Interaktive manuelle Versch achtel ung


• Umfassende Berichter statt ung


• Kosten einfacher gemacht


• Auswahl der Ausgabe


• Ein Post prozessor, der NC produziert

• DXF-Ausgabe

• Bietet eine optimale Nist effizienz für die Versch achtel ung menschlicher und automat isierter Komponenten.


• Ausrichtung, Kopieren, Bewegen, Umkehren und halbautomat ische geometrische Operationen

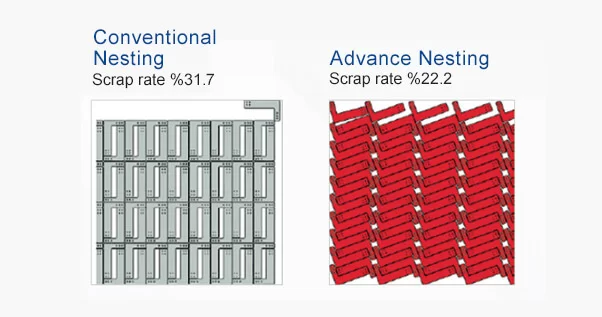

• Ein ausgeklügelter Nist algorithmus maximiert die Verwendung eines Materials und reduziert gleichzeitig den Schrott.
  In der Lage, mit Fetzen von früheren Verfahren oder Standard blättern zu arbeiten, die im Lager aufbewahrt werden.


• Automatische Bestimmung des Schneid pfads


• Kosten-/Zeit analysen


• Vor dem eigentlichen Schneiden eine Simulation


• CAD-System, DXF, DWG, IGES, Step und andere Dateiformate können mit Smart Parts importiert und exportiert werden.


• Teil zeichnung modul, Anruf teile, Bearbeitung, CNC-Code-Generierung, automatische oder manuelle Versch achtel ung, Suche nach Blech beständen usw.


• Film brennen, spezial isiertes Piercing, schneller Laser, Mikro gelenke, Head Direction Management, Kanten bindung und eine Vielzahl von

• Eingabe-/Ausgabe techniken


• Komplexe Features und Software







Kopf optionen der Plasmas chneide maschine

1. Abweichkopf (5-Achsen)

Der 5-Achsen-Schrägkopf von KRRASS ist für Winkel-und 3D-Schneiden geeignet. Alle Winkel bis zu 45 ° werden automatisch erzeugt, sodass der Benutzer die erforderlichen Winkel nach Bedarf eingeben kann. Aufgrund des Höhen erfassungs sensors können gerade vertikale Schnitte auch mit weniger Wartung durchgeführt werden.

• Liefert Bolzen loch qualität


• Automatische Winkel korrektur


• Zeitsparend: minimales Setup tiMich


• Hervorragende Konturierung und Schneiden


• Niedrige Produktions kosten




2. Oxy schneiden

Das Sauerstoffs ch neiden ist ein weiteres Merkmal von KRRASS CNC-gesteuerten Plasmas chneid geräten. Unsere mit Sauerstoff köpfen ausgestatteten Maschinen können bis zu 200mm schneiden, und mit spezifischen Design optionen kann diese Grenze angehoben werden.

3. Plasmas ch neiden

Für eine höhere Qualität, mehr Leistung, mehr Genauigkeit und ein zuverlässige res Schneiden nutzt die Plasmas chneide maschine die einzigartige Technologie von Hyper therm.

• Reduziert die Kosten pro Schnitt.


• Power Pierce: Ermöglicht ein kraftvolles Produktions piercing, indem geschmolzenes Metall während des Piercings abgewehrt wird.


• Lange Lebensdauer: Die Kontrolle wird verwendet, um die Gas aufnahme und die Durchfluss rate zu ändern.


• High Definition: Konsistentes, hochwertiges Schneiden, das den Bogen aus richtet und betont


• High Definition: Bietet schnellere Schnitte und höhere Lichtbogen dichten, während die Lichtbogens tabilität und bessere Schnittkanten erhalten bleiben.


• Erhöht den Stundens atz des Schneidens

Staub-Kollektor-Filtersystem

Ein Filter ist für die Entnahme von Rauch, Staub und Schadstoffen während des Betriebs der Plasmas chneid maschine erforderlich. Verbessert die Arbeits bedingungen aller, insbesondere für Plasma betreiber. Aufgrund seiner genau definierten Abmessungen wird es in einem Stück geliefert, was bedeutet, dass alle Zubehörteile vor eingestellt und einsatz bereit sind. Eine abstürzende Platte enthält Partikel, die von der schmutzigen Luft getragen werden, die durch die Seitenwände der Filter kabine eindringt. Die Luft geschwindigkeit wird in diesem Segment reduziert, um die erforderlichen Filtration raten zu erreichen. Zusätzlich werden große, ätzende Partikel und Funken, die mit dem Filter in Kontakt kommen könnten, in den Auffang eimer unter dem Bunker geschickt. Dadurch verlängert sich die Lebensdauer der Filter. BIA-zugelassene Filter materialien werden auf der Grundlage der Anwendung ausgewählt und gemäß DIN EN 60335-2-69 Anhang AA getestet, um andere Stäube und Rauche aufzu fangen, aus denen die kontaminierte Luft besteht. Der Jet-Puls-Reinigungs mechanismus reinigt automatisch den Staub, der gespeichert wird. Durch die Verwendung eines Ventilators wird gereinigte Luft aus der Kabine gezogen und in die ideale Atmosphäre entlassen.

• Klein und bequem zu versenden

• Einfache Instandhaltung und schneller Patronen ersatz

• Silent <70 dB (A)

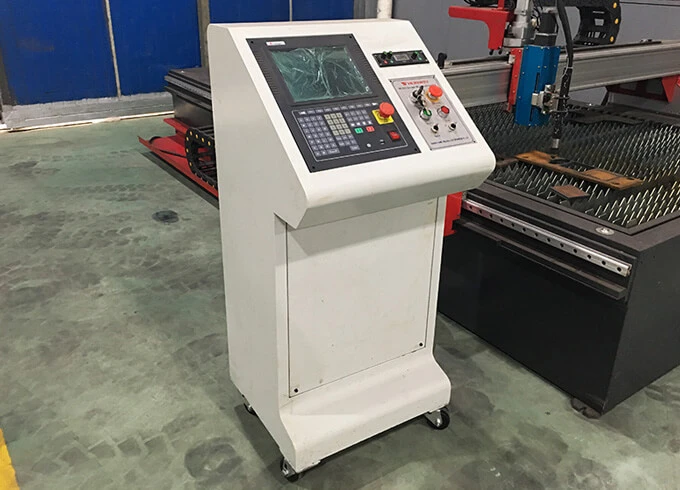

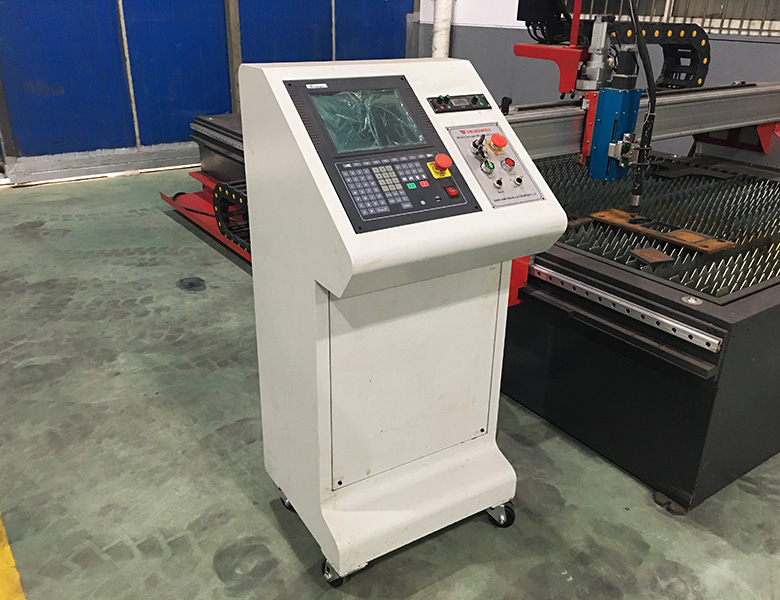

CNC-Schneid regler gehäuse

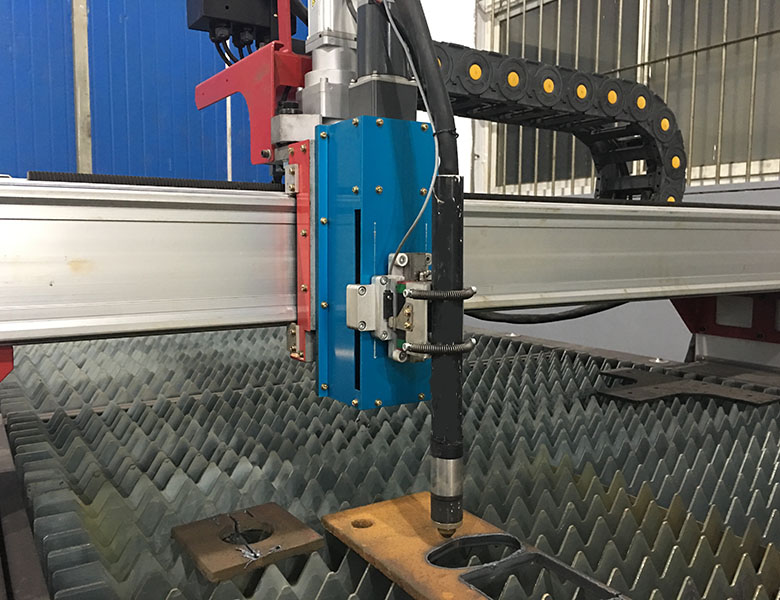

CNC-Plasmas chneid brenner

Die Gleis-und Kabel-CNC-Schneide maschine

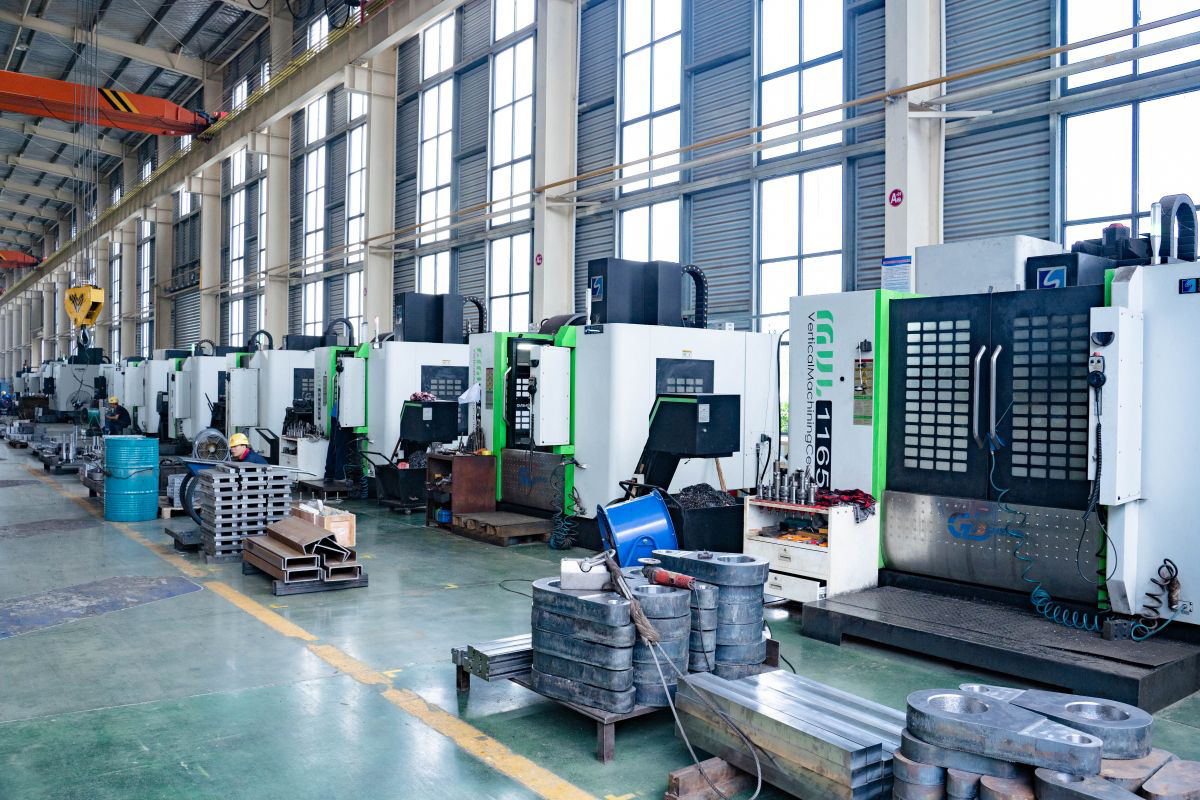

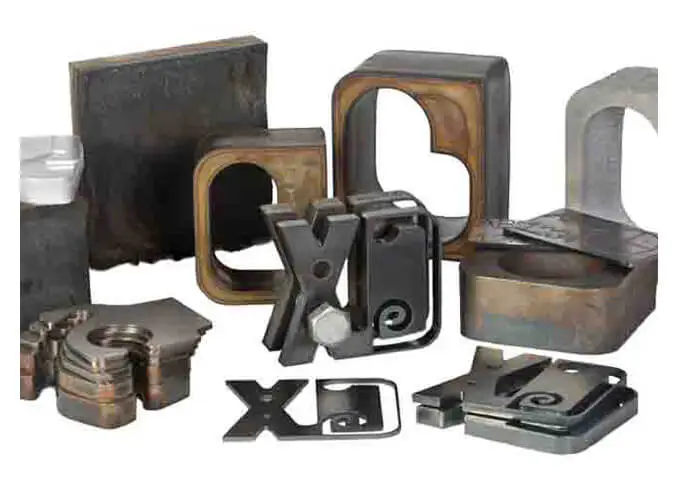

Verarbeitung ausrüstung der TMG-Tisch modell Hochgeschwindigkeits-Präzisions-CNC-Plasmas chneid maschine

Wir konzentrieren uns auf jeden Aspekt der Maschine und sind bestrebt, die besten Werkzeug maschinen für unsere Kunden zu machen.
